Блок заземления автоцистерн (БЗА), предназначен для снятия заряда статического электричества в процессе сливо-наливных операций нефтепродуктов с проводящей поверхности технологического оборудования. БЗА также может быть использован в процессе загрузки и выгрузки сыпучих, в особенности мелкодисперсных материалов, в химической, угольной и пищевой промышленности, образующих облако пыли, способное к воспламенению.
При достаточной величине накопленного заряда статического электричества, его разряд способен вызвать воспламенение паров нефтепродуктов, находящихся в окружающей атмосфере. Применение БЗА позволяет значительно уменьшить силу и даже полностью исключить образование искровых разрядов, возникающих при соприкосновении с поверхностью оборудования.

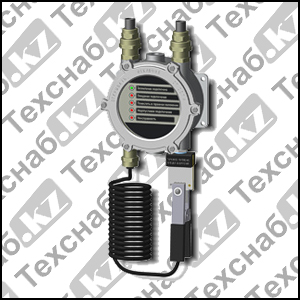

БЗА состоит из литого корпуса с электронным модулем внутри и встроенным табло индикации, отображающим текущий режим работы. Кроме того, в состав прибора входят клещи на пружинном кабеле, подключаемые к внешнему источнику накопления заряда и тестирующая пластина, используемая для диагностики исправности прибора.
Функция самотестирования.Наличие надежного заземления является важнейшим фактором обеспечения безопасности при проведении технологических операций слива-налива нефтепродуктов. Поэтому наиболее критичные внутренние электрические цепи, используемые в процессе подключения к контуру заземления, подвергаются постоянному тестированию. С этой целью в начале каждого технологического цикла клещи устанавливаются в гаражное положение, что автоматически запускает функцию самотестирования. Дальнейшая работа прибора возможно только при полном прохождении внутреннего теста, о чем свидетельствует включение соответствующего индикатора.
Непрерывный контроль цепи заземления
В процессе работы БЗА постоянно измеряет сопротивление между контактами клещей и контролирует, чтобы его значение не превышало 100 Ом. В случае увеличения сопротивления контактов выше допустимого предела на выходе появляется запрещающий сигнал.
Все настройки прибора программируются по линии связи и сохраняются в энергонезависимой памяти при отключении электропитания.
Распознавание автоцистерны
В момент подключения клещей к поверхности технологического оборудования, БЗА, производит измерение электрической емкости оборудования относительно «земли», тем самым, с достаточной степенью достоверности определяя токопроводящую площадь его поверхности. В случае подключения клещей к оборудованию с относительно небольшой поверхностью или непосредственно к заземленной металлоконструкции, прибор запрещает проведение дальнейших операций.
Наименование параметра | Значение |
Напряжение питающей сети, В | АС 230(+10-15%) |
Потребляемая мощность, ВА, не более | 4 |
Пороговая величина сопротивления цепи заземления, Ом, не более | 100 |
Пределы измерения электрической емкости заземляемого оборудования, пФ | 300…15 000 |
Допустимое электрическое сопротивление заземляемого оборудования относительно земли, Ом, не менее | 10 000 |
Количество выходов «сухой контакт» | 2 |
Наибольшее напряжение, коммутируемое силовым выходом (действующее значение), В | АС 250 |
Наибольший ток, коммутируемый силовым выходом, А | 10 |
Количество выходов «открытый коллектор» | 2 |
Время между моментом отключением заземляющей цепи и появлением запрещающего сигнала на выходе, с, не более | 0,5 |
Интерфейс линии связи с устройством верхнего уровня | RS485 |
Протокол связи с устройством верхнего уровня | MODBUS RTU |
Количество циклов срабатывания, не менее | 50 000 |
Маркировка взрывозащиты | 1Exd[ib]IIT4 |
Материал корпуса | Алюминиевый сплав |
Материал клещей | Нержавеющая сталь |
Диапазон рабочих температур, ºС | -40…+50 |
Степень защиты от воды и пыли | IP67 |
Длина витого кабеля клещей заземления, м, не менее | 5 |
Масса, кг не более | 4.5 |
Габаритные размеры, (без учета кабеля и клещей) мм | 190x210x105 |
