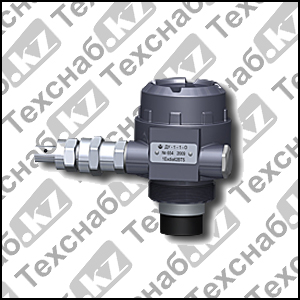

Датчики
О продукции:
Датчики различного типа предназначенны для считывания различных данных, с разных участков топливной системы. Устанавливаются для более точного контроля отпуска нефтепродуктов. Существуют датчики различных типов, с различными считывающими системами.
Датчики приближения индукционные ДИ-П, ДИ-У
Описание Датчики индукционные предназначены для контроля присутствия в чувствительной зоне металлических предметов, а также измерения частоты циклических движений механических систем. Датчики являются бесконтактными выключателями, не содержащих деталей, подверженных механическому износу, и практически нечувствительным к влиянию окружающей среды. Датчики подходят для жестких условий эксплуатации и применимы во многих областях автоматизации, например для: измерения уровня, расстояний до объектов обнаружение объектов подсчет количества объектов контроль разрывов определения высоты, положения объектов ДИ-П и ДИ-У имеют схожую конструкцию, отличия заключаются в схеме выходного каскада. В датчиках ДИ-П выходной каскад - источник тока, в датчиках ДИ-У выходной каскад – открытый коллектор с нагрузкой. В конструкции датчиках ДИ-П (ДИ-У) чувствительным элементом является ферритовый элемент, выполненный в виде катушки индуктивности. При приближении металлического предмета на расстояние 2-3 мм (зона срабатывания), происходит уменьшение амплитуды колебаний генератора вплоть до срыва генерации, что приводит к переключению порогового элемента. В этот момент электронный ключ замыкает цепь питания нагрузки, в результате чего ток скачкообразно увеличивается (состояние «замкнуто»). Переключение в состояние «разомкнуто» происходит при выходе металлического объекта из зоны срабатывания. Питание датчиков осуществляется по двухпроводной линии. Для датчиков ДИ-П полярность источника питания значения не имеет. Технические характеристики Наименование параметра Величина параметра датчиков ДИ-У ДИ-П Напряжение питания, В DC 5...13 DC 8...24 Ток включения, мА 8...22 10 Ток выключения, мА 0,5 Частота срабатывания, Гц - минимальная - максимальная 0 2000 0 200 Зона срабатывания, мм 2 Маркировка взрывозащиты 0ЕхiаIIBТ5Х или 1ЕхdIIBT5, по заказу Защита от влаги и пыли IP67 Интерфейс токовый Материал корпуса Латунь, сталь нержавеющая Подключение к техпроцессу Резьба М18х1 Температура окружающей среды, °С -40…85 Давление процесса, не менее, МПа 0,4 Устойчивость к вибрации группа N2 по ГОСТ 12997-84 Вид климатического исполнения УХЛ при температуре окружающего воздуха от -40 до +85 °С
Датчик уровня термисторный ДУ-Т
Описание
Датчики уровня термисторные ДУ-Т предназначены для определения раздела воздух-жидкость в резервуарах с жидкостями, в том числе агрессивными, и являются наиболее простым решением проблемы контроля предельного уровня жидкостей-диэлектриков.
Принцип работы датчика основан на измерении теплопроводности окружающей среды. В отличие от аналогов температура разогрева термистора не превышает 15º от температуры окружающей среды, что увеличивает срок службы чувствительного элемента и позволяет не менее чем в два раза снизить энергопотребление.
Датчики соответствуют требованиям стандартов взрывозащиты и пригодны для использования в системах защиты от переполнения, с установкой непосредственно во взрывоопасных зонах.
Конструкция датчика позволяет устанавливать его как с фиксацией положения относительно места крепления с помощью гайки, например, на автоцистерну или любую стационарную емкость, так и с плавной регулировкой глубины, с использованием цангового разъема.
Технические характеристики
| Наименование параметра | Значение параметра |
| Напряжение питания, В | DC 11...13 |
| Ток потребления, мА | 24...26 |
| Ток срабатывания (для токового выхода), мА | 34...36 |
| Максимальный ток выхода ОК, мА | 20 |
| Максимальное напряжение на выходе ОК, В | 36 |
| Время срабатывания при переходе из воздуха в жидкость, не более, сек. | 1 |
| Время срабатывания при переходе из воздуха в жидкость, не более, сек. | 75 |
| Вязкость жидкости, сСт | < 25 |
| Интерфейс | Токовый 26...36мА, открытый коллектор NPN |
| Материал корпуса | Алюминий АК 12 по ГОСТ 1583-93, сталь нержавеющая, полиамид, стекло |
| Подключение к техпроцессу | G1/2-A |
| Маркировка взрывозащиты | OExiallCT6X |
| Температура окружающей среды, °С | -40...+50 |
| Защита от пыли и влаги | IP67 |
| Давление процесса, не менее, МПа | 0,4 |
| Устойчивость к вибрации | группа N2 по ГОСТ 12997-84 |
| Климатическое исполнение | УХЛ |
| Длина штанги с чувствительным элементом, м | 0,2...2 по заказу |
Датчик уровня оптический ДУ-О
Описание
Датчики уровня оптические ДУ-О предназначены для определения раздела воздух-жидкость в резервуарах со светлыми нефтепродуктами и агрессивными жидкостями. Принцип работы датчика основан на измерении разницы оптической плотности жидкости и воздуха. Таким образом датчик пригоден для использования с жидкостями, имеющими оптическую плотность отличную от воздуха, например в качестве сигнализаторов наличия топлива, датчиков предельного уровня воды в емкостях и каналах, независимо от степени ее загрязненности.
Датчики соответствуют требованиям стандартов взрывозащиты и пригодны для использования в системах защиты от переполнения с установкой непосредственно во взрывоопасных зонах.
Миниатюрная конструкция датчика позволяет устанавливать его в труднодоступных местах: узких трубах, патрубках, сочленениях, там, где невозможно установить вибрационные, поплавковые и датчики уровня другого типа. Для удобства монтажа датчик выпускается со встроенным в корпус кабелем или с разъемным соединением.
Технические характеристики
| Наименование параметра | ДУ-О-1 | ДУ-О-2 | ДУ-О-3 | ДУ-О-4 |
| Напряжение питания, В | DC 12...24 | |||
| Ток потребления, не более, мА | 20 | |||
| Время срабатывания при переходе из воздуха в жидкость, не более, мс | 1 | |||
| Время срабатывания при переходе из жидкости в воздух, не более, мс | 250 | |||
| Вязкость жидкости, не более, сСт | 6 | |||
| Обновление показаний, не менее, раз в с | 1 | |||
| Интерфейс | 4-20мА | |||
| Материал корпуса | Латунь, нержавеющая сталь, АК 12 по ГОСТ 1583-93 покрытие хим.окс. | |||
| Материал чувствительного элемента | полиамид | |||
| Подключение к техпроцессу | резьба G1/2-В | резьба M18x1 | ||
| Маркировка взрывозащиты | OExiallAT6X | |||
| Температура окружающей среды, °С | -40...+50 | |||
| Защита от пыли и влаги | IP67 | |||
| Давление процесса, не более, МПа | 0,2 | |||
| Устойчивость к вибрации | группа №2 по ГОСТ 12997-84 | |||
| Климатическое исполнение | УХЛ | |||
| Конструктив | Со встроенным кабелем | Со встроенным кабелем и креплением под металлорукав | С разъемным кабельным соединением | Со встроенным кабелем |
| Длина штанги с чувствительным элементом, м | 0,45...2 по заказу |
- |
||
Датчик температуры ДТ
Описание
Датчик температуры ДТ предназначен для непрерывного контроля температуры жидкостей в трубопроводах и резервуарах, в том числе и сосудах, находящихся под избыточным давлением (разряжением).
Датчик ДТ - недорогое решение, применимое в средствах контроля и автоматизации управления технологическими процессами в нефтяной, химической отраслях промышленности, металлургии и энергетике. Датчики имеют взрывозащищенное исполнение «искробезопасная электрическая цепь» и «взрывонепроницаемая оболочка» и могут эксплуатироваться во всех видах взрывоопасных зон.
Датчик представляет собой выполненный на базе микросхемы DS18S20, электронный термометр, с цифровым выходом, заключенный в прочный металлический корпус и герметизированный эпоксидным компаундом. Расширенный диапазон рабочих температур и высокие показатели защиты от воды и пыли позволяют использовать датчик в жестких условиях эксплуатации.
Питание и связь с датчиком осуществляются по трех- или четырёхпроводной линии. Поддерживается параллельное подключение группы датчиков. Встроенный микроконтроллер с энергонезависимой памятью обеспечивает хранение настроек и обновление программного обеспечения по интерфейсу связи.
Технические характеристики
| Наименование параметра | Величина параметра датчиков | |
| ДТ-1 | ДТ-2 | |
| Напряжение питания, В | DC 7...12 | |
| Ток потребления, не более, мА | 8 (в режиме ожидания) 100 (в режиме передачи данных) |
1 |
| Погрешность измерения, °С | 0,5 (в диапазоне температур -10... 85°С) 2 (в диапазоне температур -40...-10°С) |
|
| Интерфейс | RS485 (ModBus RTU) | 1-Ware |
| Маркировка взрывозащиты | 0ЕхiаIIBТ6Х или 1ЕхdIICT6X по заказу | |
| Защита от влаги и пыли | IP67 | |
| Материал корпуса | Латунь, нержавеющая сталь | |
| Подключение к техпроцессу | Резьба М16х1 | |
| Температура окружающей среды, °С | -40…85 | |
| Давление процесса, не менее, МПа | 0,2 | |
| Устойчивость к вибрации | группа N2 по ГОСТ 12997-84 | |
| Вид климатического исполнения | УХЛ при температуре окружающего воздуха от -40 до +85 °С |
|
Датчик уровня ультразвуковой ДУ-У
Описание
Датчик ДУ-У предназначен для непрерывного измерения уровня жидкости (нефть, тёмные и светлые нефтепродукты, растворители, водные растворы и др.) в резервуарах, а также в открытых каналах. Принцип работы - измерение временного интервала между моментом передачи излучаемого и приемом отраженного ультразвукового сигнала.
Датчики ДУ-У – это недорогое и надёжное решение для непрерывного измерения уровня. Они просты в установке и обслуживании, не имеют частей контактирующих с контролируемой средой и движущихся элементов. Все модификации датчиков имеют взрывозащищенное исполнение.
Модификации ДУ-У-1-200, ДУ-У-2-200 имеют диапазон измерения от 100мм до 1000мм. Использование частоты 200кГц позволяет работать в узких трубах диаметром до 20мм. Модификации ДУ-У-1-75, ДУ-У-2 -75 имеют увеличенный диапазон измерения от 300мм до 5000мм. Погрешность датчиков ДУ-У составляет ±5мм во всем диапазоне измерений.
Для моделей ДУ-У-1 питание и связь осуществляются по двухпроводной линии (интерфейс 4-20мА).
Для моделей ДУ-У-2 питание и связь осуществляются по четырехпроводной линии (интерфейс RS-485).Использование интерфейса RS-485 даёт возможность подключения до 32 датчиков по единому четырехпроводному кабелю.
Датчики имеют встроенную функцию автоматической термокомпенсации, позволяющую устранить зависимость показаний датчика от температуры окружающей среды. Благодаря минимальному времени обработки информации, датчик пригоден для применения в быстропротекающих технологических процессах, например в системах со скоростным наливом емкостей.
Технические характеристики
| Наименование параметра | ДУ-У-1-200 | ДУ-У-2-200 | ДУ-У-1-75 | ДУ-У-2-75 |
| Напряжение питания, В | DC 12...24 | |||
| Ток потребления, не более, мА | 20 | 70 | 20 | 70 |
| Диапазон измерения, мм | 100...1000 | 300...5000 | ||
| Частота излучения, кГц | 200 | 75 | ||
| Погрешность измерений, мм* | +5 | |||
| Обновление показаний, не менее, раз в с. | 1 | |||
| Термокомпенсация измерений | имеется | |||
| Интерфейс | 4-20мА | RS-485 | 4-20мА | RS-485 |
| Материал корпуса | АК 12 по ГОСТ 1583-93, покрытие хим.окс. | |||
| Материал излучателя | PVDF (поливинилиденфторид) | |||
| Подключение к техпроцессу | резьба G1/2-A | |||
| Маркировка взрывозащиты | OExiallAT6X или 1Exd[ia]IIBT6 | |||
| Температура окружающей среды, °С | -40...+70 | |||
| Защита от пыли и влаги | IP67 | |||
| Давление процесса | давление окружающей среды | |||
| Устойчивость к вибрации | группа №2 по ГОСТ 12997-84 | |||
| Климатическое исполнение | УХЛ | |||
*при нормальных условиях окружающей среды. Для жидкостей рекомендуется использовать «успокоительную» трубу, устраняющую влияние пены, волнения поверхности и ложные эхо-сигналы от посторонних объектов.
Датчик индукционный оборотов ДИ-О-5.Х
Описание
Датчики индукционные оборотов ДИ-О-5.Х (1051.00.00.00-ХХ) предназначены для преобразования частоты циклических движений механических систем в электрические импульсы.
Основное применение датчики ДИ-О находят в счетчиках, где необходимо обеспечить съём сигнала с турбины или зубчатого колеса выполненных из магниточувствительной стали.
Датчики состоят из металлического корпуса цилиндрической формы. На одном торце корпуса имеется кабельный ввод, уплотнение которого выполнено заливкой компаундом, со стороны чувствительного элемента корпус закрыт металлической мембраной. В корпусе датчика размещены залитые компаундом чувствительный элемент и плата управления. В датчиках в качестве бесконтактного чувствительного элемента используется магниторезистивный сенсор, размещенный на магнитном сердечнике. Полученный с сенсора аналоговый сигнал усиливается, преобразуется в импульсный и поступает на электронный ключ. Питание и съём сигнала датчика осуществляются по трёхпроводной линии.
Основные технические характеристики
| Напряжение питания, В | 5...16 |
|
Ток потребления, не более, мА |
6 9 |
|
Частота срабатывания, кГц |
0...25 |
| Зона срабатываня, не менее, мм | 1,5 |
| Защита от влаги и пыли | IP67 |
| Интерфейс | RS 485 |
| Материал корпуса | латунь, сталь нержавеющая |
| Маркировка взрывозащиты | 0ЕхiаIIBТ5Х или 1ЕхdIIBT5, по заказу |
| Подключение к техпроцессу | резьба М16 |
| Температура окружающей среды, °С | -40...+85 |
| Давление процесса, не менее, МПа | 0,4 |
| Устойчивость к вибрации | группа N2 по ГОСТ 12997-84 |
| Климатическое исполнение | УХЛ |
Модификации ДИ-О-5.Х
Модификация датчика ДИ-О-5 определяется исполнением корпуса и принципиальной электрической схемой, а также исполнением модуля и типом кабеля. Различные модификации применимы для разных изделий (см. таблицы).
| Модификация ДИ-О-5 | Обозначение | Описание исполнения |
| ДИ-О-5 | 1051.00.00.00 | Базовый: корпус с резьбой, 2 входных канала с обработкой сигналов |
| ДИ-О-5.1 | 1051.00.00.00-01 | Корпус с буртиком, 2 входных канала с обработкой сигналов |
| ДИ-О-5.2 | 1051.00.00.00-02 | Корпус с буртиком, 1 входной канал с обработкой сигналов |
| ДИ-О-5.3 | 1051.00.00.00-03 | Корпус с резьбой, 2 входных канала без обработки сигналов. |
| ДИ-О-5.4 | 1051.00.00.00-04 | Корпус с резьбой, 1 входной канал с обработкой сигналов |
| ДИ-О-5.5 | 1051.00.00.00-05 | Корпус с буртиком, 2 входных канала без обработки сигналов |
| Модификации ДИ-О-5.3 и ДИ-О-5.5 имеют только схему формирования сигналов без программной обработки. Датчики ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) имеют настраиваемые параметры для конфигурирования. Датчики ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) обеспечивают смену базового ПО по интерфейсу связи. ДИ-О-5 (кроме ДИ-О-5.3 и ДИ-О-5.5) имеют неизменяемые уникальные идентификационные номера. |
||
| Обозначение | Применение | Модуль | Корпус | Кабель КУПР ГОСТ 18404.2-73 | Схема электрическая принципиальная |
| 1051.00.00.00 | Комплект электромонтажный к ТРК, УСС 1322.00.00.00 | 1051.01.00.00 | 1051.02.00.00 | 7х0,35 | 1051.00.00.00 Э3 |
| 1051.00.00.00-01 | Преобразователь первичный ППТ 65;80;100;150/1,6, Счетчик жидкости ППО 10/0,63 | 1051.01.00.00 | 1051.02.00.00-01 | 7х0,35 | 1051.00.00.00 Э3 |
| 1051.00.00.00-02 | ППТ10;20;32;65;80;150/1,6;6,4 | 1051.01.00.00-01 | 1051.02.00.00-01 | 7х0,35 | 1051.00.00.00 Э3 |
| 1051.00.00.00-03 | ПЖ 2-25,4-25 | 1051.01.00.00-02 | 1051.02.00.00 | 4х0,35 | 1051.00.00.00-01 Э3 |
| 1051.00.00.00-04 | Другие изделия | 1051.01.00.00-01 | 1051.02.00.00 | 7х0,35 | 1051.00.00.00 Э3 |
| 1051.00.00.00-05 | Другие изделия | 1051.01.00.00-02 | 1051.02.00.00-01 | 4х0,35 | 1051.00.00.00-01 Э3 |
Термодатчик
Описание
Термодатчики (398.01.00.00) предназначены для измерения температуры неагрессивных жидкостей, нефтепродуктов и газов.
Термодатчики применяются для работы в составе измерительных приборов и устройств. Например, термодатчики используются в составе блоков гидравлики, высокопроизводительных топливораздаточных колонок (УТЭД), фильтров для газораздаточных колонок (УИЖГЭ).
Термодатчики применяются для работы в условиях умеренного климата категории размещения 2 (2.1) по ГОСТ 15150-69, при температуре от минус 40°С до плюс 50°С и относительной влажности до 100% при температуре 25°С.
Термодатчики имеют маркировку взрывозащиты - 1ExsIIT3 и могут эксплуатироваться во взрывоопасных зонах классов 1 и 2 по ГОСТ Р 51330.9, с температурой самовоспламенения взрывоопасной газовой среды ниже температуры поверхности оборудования температурного класса Т3 .
В качестве источника питания и приемника информации используется вторичный прибор (контроллер универсально-программируемый КУП).
Допускаемое отклонение от нормированной индивидуальной статической температурной характеристики не более + 0,1 С.
Термодатчики при работе в составе изделий, не имеющих заземления, должны быть надежно заземлены.
Технические характеристики
| Основные параметры | Норма |
| 1. Напряжение питания УСС, В | 5 +10% -15% |
| 2. Ток потребления, А не более | 0,05 |
| 3. Длина соединительного кабеля от термодатчика до клеммной коробки или другого распределительного устройства, м не более | 3 |
| 4. Масса, кг, не более | 0,2 |
| 5. Габаритные и присоединительные размеры, мм | см. паспорт |
| 6. Материал корпуса | латунь, нержавеющая сталь |
| 7. Максимальная температура наружной поверхности | не более +85°С. |
| 8. Нагрев элементов электроники | не более +80°С |
