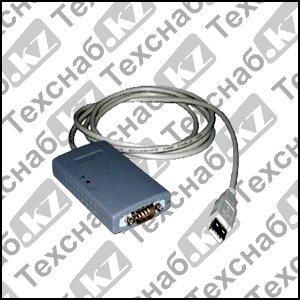

Комплект преобразования КН-1

О продукции:

Для удобства проведения настроек контроллеров управления КУП и тарировки ТРК "Ливенка" применяется "Комплект настройки КН-1", позволяющий довольно просто произвести настройку и программирование контроллеров КУП. Использование данного комплекта позволяет пользователю, не владеющему навыками работы со специализированным оборудование (пульты и контроллеры управления "Весна-ТЭЦ", компьютерные системы управления АЗС), осуществить подключение к управляющему контроллеру КУП и произвести требуемые операции по его настройке: сменить адреса раздаточных кранов, подключить/отключить необходимые функции, настроить требуемый режим работы контроллера, произвести юстировку ТРК.

В состав "Комплект настройки КУП" входит:
1. Преобразователь интерфейсов "TUSB-CL20 GS V1";
2. Кабель для подключения к ТРК;
3. CD-диск с драйверами и программой для настройки.

1. Преобразователь "TUSB-CL20 GS V1" предназначен для преобразования интерфейсных сигналов USB 1.1, USB 2.0 в CL 20 mA (current loop, токовая петля 20 mA, ИРПС) в дуплексном (4-проводный кабель) и полудуплексном (2-проводный кабель) режимах. Конструктивно преобразователь выполнен в отдельном корпусе 93х52х12мм. Питание преобразователя осуществляется от компьютера через кабель USB. Напряжение питания +5В. Преобразователь потребляет ток по +5В 175мА. Поэтому подключение преобразователя возможно только к хост-контроллеру (системному блоку компьютера) или к хабу с внутренним источником питания. Преобразователь имеет два светодиода, индицирующих приём-передачу со стороны интерфейса CL20 mA. Установленный драйвер представляет преобразователь виртуальным USB COM-портом, которому можно присвоить порядковый номер от 1 до 256.

2. Кабель для подключения к ТРК представляет собой телефонный шнур с разъемом, один конец которого другой распаян на вилку DB-9M, подключаемую к преобразователю интерфейсов, другой подключается на интерфейсные разъемы контроллера КУП (клеммной коробки ТРК).

3. CD-диск с драйверами и программой для настройки, содержит драйвера и руководство по эксплуатации, необходимые для инсталляции и подключения к ПК преобразователя интерфейсов "TUSB-CL20 GS V1", а также программную утилиту "KUP Manager", предназначенную для проведения настроек контроллеров КУП с компьютера.



Порядок работы с утилитой "KUP Manager":

• произвести инсталляцию драйверов для преобразователя интерфейсов с CD-диска;
• произвести электрическое подключение преобразователя к контроллеру КУП при помощи входящего в комплект кабеля;
• запустить утилиту "KUP Manager";
• в появившемся окне необходимо: выбрать номер СОМ-порта, к которому подключен преобразователь (контроллер КУП), ввести адрес устройства и нажать вкладку "Открыть порт" (см. рисунок 1):



- после установки связи с контроллером в окне программы отобразится текущие состояние контроллера (см. рисунок 2). В случае отсутствия отображения состояния подключенного КУПа необходимо поменять полярность сигналов кабеля подключения и повторить процедуру.

- произвести необходимые настройки работы подключенного контроллера КУП, для чего необходимо войти в меню "Настройка КУП". При этом в окне должно отобразиться: тип контроллера, версия и дата создания программы, а также установленный режимы работы (см. рисунок 3).

- Юстировка. Для проведения юстировки необходимо войти в меню "Юстировка". При этом в окне должен отобразиться текущий коэффициент (см. рисунок 4).

Для расчета и записи нового коэффициента необходимо: ввести в соответствующие поля значения заданной дозы (номинал мерника) и фактически налитой дозы по мернику (показания мерника). Нажать вкладку "расчет", при этом в поле "новый коэффициент" отобразится новое значение юстировочного коэффициента, рассчитанное исходя из внесенных данных. После чего необходимо нажать вкладку "запись", при этом в память контроллера КУП будет записано новое значение юстировочного коэффициента.

После данных операций необходимо повторно произвести измерение отпущенных доз по мернику, определить погрешность налива и, при необходимости, повторить процедуру юстировки.
