Установка КПУ на нефтебазе: как исправить уклон горловины резервуара? (Часть 3)

В предыдущей статье мы остановились на важном моменте: заводская крышка горловины вертикального резервуара имела наклон. Монтировать уровнемеры Струна+ на такую поверхность категорически запрещено — датчики должны стоять строго вертикально.

Чтобы решить эту задачу, монтажная бригада компании Техснаб Трейд демонтировала массивную крышку и спустила её на землю. В этой статье мы расскажем, как наши специалисты модернизировали конструкцию и выставили посадочные места под приборы учета в идеальный горизонт.

Изготовление выравнивающих «стаканов»

Просто прикрутить датчик под углом или попытаться выровнять его шайбами — решение ненадежное, которое быстро приведет к погрешностям в измерениях. Требовалось жесткое, долговечное и полностью герметичное решение.

Наши мастера разработали и реализовали следующий план модернизации прямо на приобъектной ремонтной площадке:

Расчет угла компенсации: С помощью строительных уровней был измерен точный градус отклонения горловины резервуара от горизонтали.

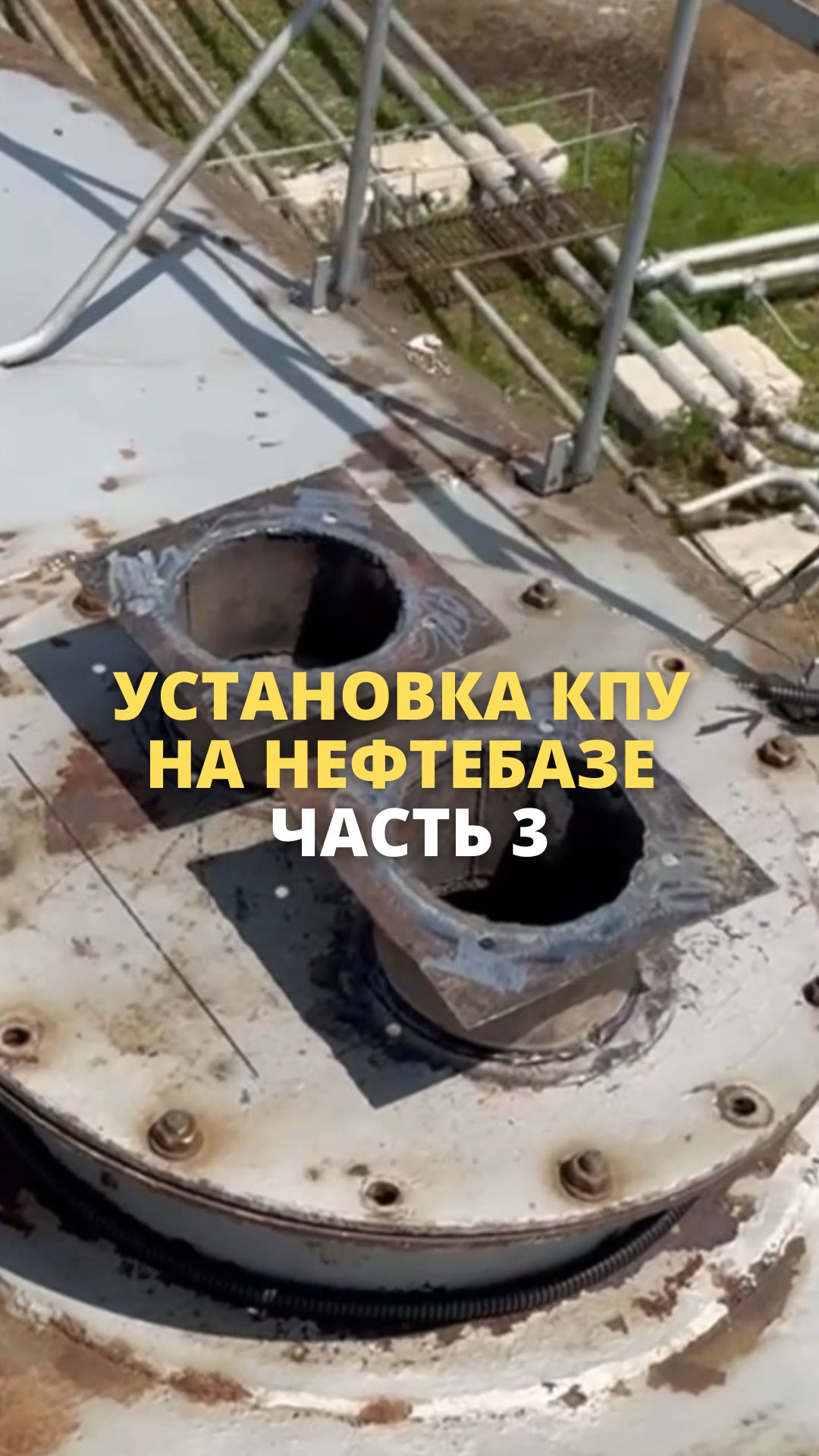

Изготовление компенсирующих «стаканов»: Из прочного толстостенного металла были изготовлены специальные переходные патрубки («стаканы»). Их торцы были подрезаны строго под рассчитанным углом. Именно этот срез полностью компенсирует наклон заводской крышки.

Сварочные работы: На крышке горловины были подготовлены посадочные крепления. Изготовленные стаканы были выставлены так, чтобы их верхние фланцы оказались в абсолютно горизонтальной плоскости.

Контроль геометрии: После была проведена финальная проверка положения фланцев. Результат — нулевое отклонение от горизонтали.

Возврат модернизированной крышки на резервуар

После завершения слесарно-сварочных работ готовая конструкция была поднята обратно на вершину резервуара.

Наши мастера провели монтаж обновленной крышки горловины на штатное место. Крепежные болты затянуты равномерно по всему периметру с контролируемым усилием.

Результат налицо: наклон горловины полностью побежден. Теперь посадочные места под КПУ (контрольные приборы учета) готовы к монтажу самих уровнемеров Струна+.

В финальной части нашей серии мы покажем процесс установки самих уровнемеров.
