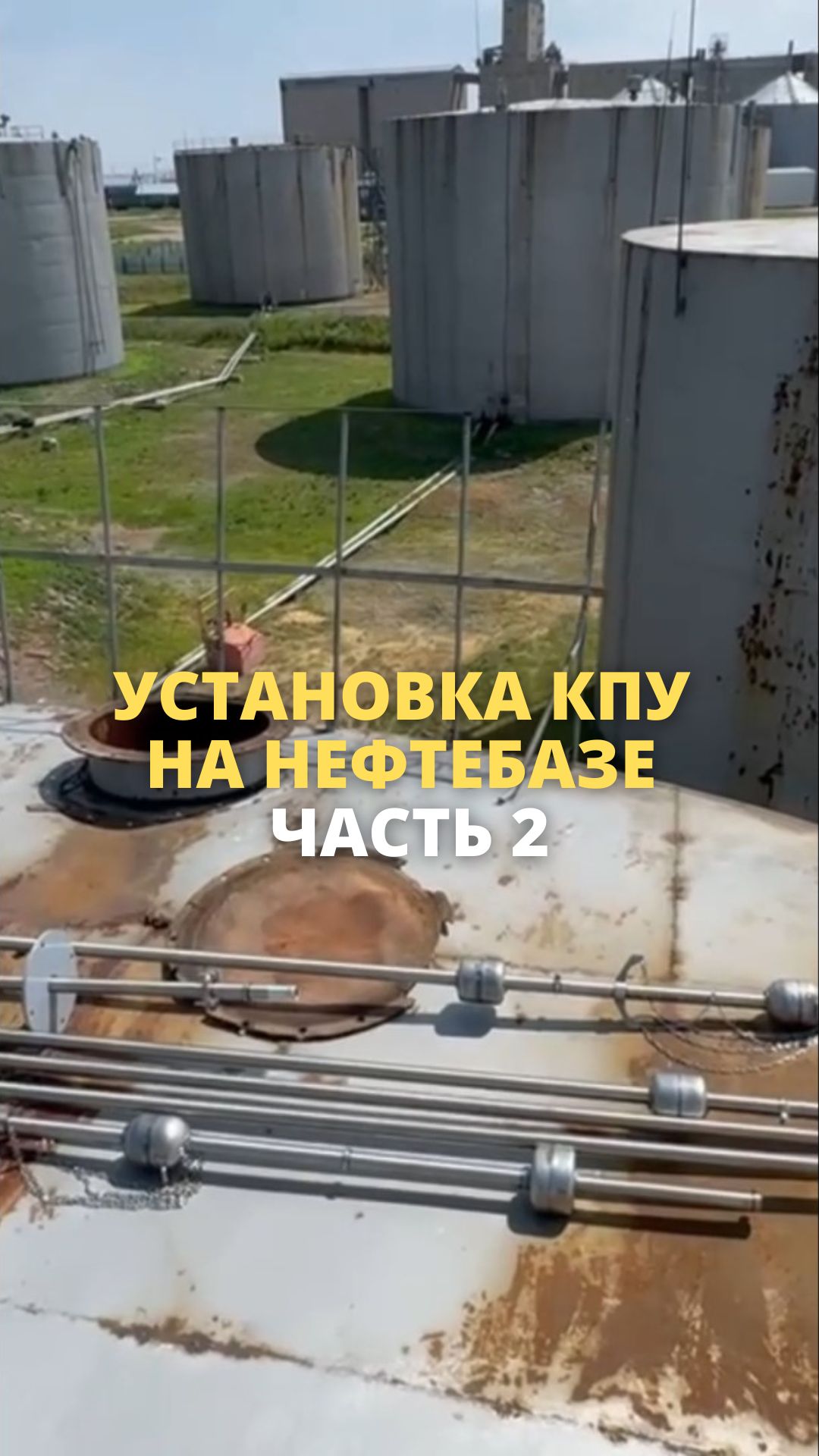

Установка КПУ на нефтебазе: почему нельзя ставить уровнемер на наклонную крышку? (Часть 2)

В первой части нашей серии статей мы рассказали о старте работ по автоматизации резервуарного парка нефтебазы: бережной распаковке уровнемеров Струна+ и их безопасном подъеме на верхнюю площадку вертикального резервуара.

Оборудование наверху, монтажная бригада компании Техснаб Трейд готова к установке, но после демонтажа и осмотра крышки горловины резервуара вскрылся серьезный технический нюанс. Заводская горловина емкости имела заметный наклон. Рассказываем, почему в таком виде монтировать датчики КПУ (контрольных приборов учета) запрещено и какое решение приняли наши мастера.

Главный критерий точности: идеальный горизонт

Измерительные системы Струна+ (производства «Новинтех») — это точное оборудование для коммерческого и ведомственного учета нефтепродуктов. Датчики системы измеряют уровень налива, плотность, температуру топлива и объем подтоварной воды. Но чтобы эти данные были стопроцентно достоверными, измерительный шток датчика должен располагаться строго вертикально.

Если зафиксировать фланец уровнемера на наклонной поверхности, возникнут критические проблемы:

• Погрешность измерений: Из-за отклонения от вертикали датчик начнет выдавать неверные данные по объему топлива. Для нефтебазы с ее масштабами даже погрешность в несколько миллиметров оборачивается тоннами «неучтенного» или «исчезнувшего» горючего.
• Риск заклинивания поплавков: Поплавки, которые двигаются по штоку уровнемера, рассчитываются на строго вертикальное перемещение. При наклоне возрастает трение, что может привести к их залипанию и выходу прибора из строя.

Вывод: монтировать оборудование на заводскую наклонную крышку горловины нельзя. Оставлять объект в таком виде или надеяться на «авось» — значит подставить клиента под штрафы и убытки.

Решение задачи: демонтаж и спуск на землю

Чтобы исправить геометрию посадочных мест уровнемера, требовалось провести слесарную и сварочную доработку.

Наши мастера приняли верное профессиональное решение:

• Полностью демонтировать массивную крышку горловины резервуара.
• Аккуратно спустить ее с вершины резервуара на землю.
• Организовать на ремонтной площадке (на максимально безопасном расстоянии) полноценный пост для проведения сварочно-монтажных работ.

Конструкцию спустили, фронт работ подготовлен. Но как именно исправить наклон фланцев и поймать тот самый «идеальный ноль» по горизонту?

О том, какое кастомное инженерное решение применили специалисты Техснаб Трейд для модернизации крышки резервуара — читайте в нашей следующей статье.

Комплексный монтаж КПУ

Этот кейс наглядно доказывает: автоматизация топливного бизнеса — это не просто «купить приборы и вставить их в розетку». Это сложный инженерный процесс, требующий опыта, квалификации и правильного инструмента.

Мы предлагаем своим клиентам по всему Казахстану:

Индивидуальный подход: Дорабатываем и адаптируем узлы крепления под особенности ваших резервуаров (РВС и РГС).

Соблюдение стандартов: Все работы проводятся с учетом требований безопасности.

Полный цикл: От поставки сертифицированных систем КПУ до пусконаладки и интеграции с вашим ПО.

Не рискуйте точностью своего учета и безопасностью бизнеса. Доверяйте монтаж профессионалам!
