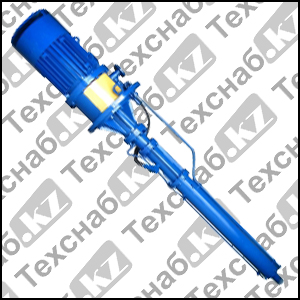

Насос одновинтовой Н1В (нефт.)

Насосы одновинтовые типа Н1В и агрегаты электронасосные на их основе, предназначены для откачки утечек товарной нефти из дренажных ёмкостей в магистральный трубопровод. При согласовании с предприятием–изготовителем возможно применение электронасосов для откачки других жидкостей.

КОНСТРУКЦИЯ

Электронасосные агрегаты состоят из насоса одновинтового вертикального исполнения, электропривода (электродвигателя или мотор-редуктора) и люка для монтажа на люке-лазе резервуара.

По принципу действия одновинтовые насосы являются объемными насосами, в которых жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщается с входом и выходом.

Одновинтовой насос разделяют на проточную и приводную части. В проточную часть входят обойма, винт, рукав высокого давления и корпус. Приводная часть состоит из кронштейна, приводного вала, натяжного вала, эксцентриковой муфты и уплотнений торцового  и щелевого.

Обойма состоит из гильзы и привулканизированной к ней профильной резиновой части.

Корпус представляет собой сварную конструкцию из трубы и фланцев для соединения с корпусом уплотнения и опорой, а также имеется штуцер для подсоединения рукава высокого давления.

Приводной вал вращается в двух радиальных и одном упорном подшипниках, осевой зазор в которых регулируется втулкой затянутой крышкой. Подшипники установлены в кронштейне. На приводном валу установлены торцовое и щелевое уплотнения.  Приводной вал и винт соединены между собой эксцентриковой муфтой обеспечивающей планетарное вращение винта.

Направление вращения винта должно быть правым (по часовой стрелке), если смотреть со стороны электропривода.

Уплотнение вала торцовое уплотнение с дополнительным щелевым уплотнением.

Присоединительные размеры нагнетательного фланца DN 50 мм соответствуют ГОСТ 12815-80 исполнение 5. Присоединительные и габаритные размеры люка  электронасосов соответствуют присоединительным и габаритным размерам люка-лаза DN800 (размеры в скобках для люка DN700) емкости типа ЕП или ЕПП. По согласованию с заказчиком присоединительные размеры люка могут быть изменены.

Электронасосы оборудованы предохранительным и обратным клапанами размещенными в одном корпусе и установленными на люке.

ПРИМЕНЕНИЕ

• Нефтепроводы - для откачки товарной нефти из дренажных емкостей в магистральный трубопровод
• Предприятия нефтепереработки - для перекачки нефтепродуктов из емкостей в магистральные трубопроводы
• Прочие отрасли промышленности , где имеется производственная/технологическая инфраструктура ЕМКОСТЬ+ ТРУБОПРОВОД и требуется перекачка нефтепродуктов.

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• простота конструкции, не требует частого и длительного обслуживания
• равномерная транспортировка без пульсации, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
• обеспечение высокого давления на выходе из насоса для закачивания утечек оборудования магистральных трубопроводов обратно в трубопровод, не требуется установки дополнительного оборудования
• климатическое исполнение УХЛ1, позволяет установку насосов на открытом воздухе при температуре до минут 60 ^оС, не требует установки обогреваемых боксов;
• отсутствуют утечки перекачиваемой жидкости в окружающую среду, отпадает необходимость в оборудовании сбора утечек
