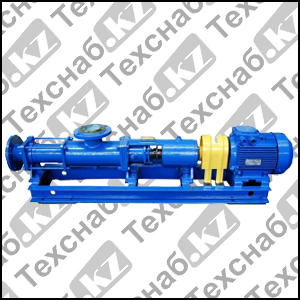

Насос одновинтовой Н1В (общепром.)

Насосы одновинтовые предназначены для перекачивания чистых и загрязнённых жидкостей температурой до 353К (80°С), в том числе химически активных, с кинематической вязкостью до 4600сСт (620°ВУ). Максимальная концентрация взвешенных частиц по массе не более 5%, размер твёрдых частиц до 2 мм.

При заказе пределы вязкости и рабочую температуру перекачиваемой жидкости необходимо согласовать с заводом-изготовителем.

Насосы, входящие в состав агрегата, по показателям надежности тносятся к изделиям общего назначения (ИОН), вида I (восстанавливаемые) по ГОСТ 27.003.

Климатическое исполнение УХЛ категория размещения 4.2 ГОСТ 15150. По заказу потребителя возможно изготовление агрегатов в другом климатическом исполнении и категории размещения.

При разработке насосов учтены требования безопасности согласно ГОСТ Р 52743, а также нормы и правила Ростехнадзора согласно ПБ 08-624-03, ПБ 09-540-03, ПБ 09-563-03.

КОНСТРУКЦИЯ

Одновинтовые насосные агрегаты Н1В  – горизонтальные, состоящие из одновинтового насоса и привода, смонтированные на общей раме. В привод, кроме электродвигателя, могут входить редуктор и (или) вариатор, необходимые для изменения частоты вращения приводного вала насоса и регулирования подачи. Соединение привода и насоса осуществляется через соединительную муфту.

По принципу действия одновинтовой насос является объемным насосом, т.е. таким, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры попеременно сообщающейся со входом и выходом.

Для насосов типа Н1Вг 60/100 и Н1В 170/36 – винт многозаходный (Z=3) правый, для всех остальных насосов – винт однозаходный (Z=1) правый.

Обоймы насосов представляют собой стальную гильзу с привулканизированной к ней резиновой обкладки. В насосах типа Н1В 60/100 и Н1В 170/36 – обойма четырехзаходная, для остальных насосов двухзаходная.

Ведущий вал располагается в кронштейне насоса и вращается в подшипниках качения. Соединение винта с ведущим валом осуществляется через вал карданный или вал торсионный, или муфту эксцентриковую.

Уплотнение вала торцовое или сальниковая набивка. Тип уплотнения выбирается по согласованию с заказчиком.

Направление вращения ведущего вала в зависимости от типа насоса и комплектации может быть правым или левым (если смотреть со стороны выходного конца вала насоса).

ПРИМЕНЕНИЕ

• для перекачивания загрязнённых жидкостей в технологических линиях химических производств, в том числе химически активных
• для откачки канализационных вод и других загрязнённых жидкостей на угольных разрезах, горнорудных карьерах и.т.п.,
• для откачки воды с примесями нефтепродуктов на промышленных предприятиях (металлургия, нефтепереработка, объекты теплоэнергетики)
• для подачи специального раствора на взрывные машины используемые в горнодобывающей промышленности.
• для перекачивания канализационных  стоков на предприятиях ЖКХ

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• простота конструкции
• равномерная транспортировка без пульсации, вследствие чего не требуется использование гасителя пульсации или компенсаторов в трубопроводах
• возможность перекачивания различных жидкостей как по вязкости, плотности, так и по содержанию твердых включений
• возможность использования одного насоса для заполнения и опорожнения емкостей, насос реверсивный вход и выход в зависимости от направления вращения вала
• широкий диапазон применения по подаче за счет возможности ее изменения, изменением частоты вращения. Подача насоса прямо пропорциональна частоте вращения
• хорошая всасываемость насоса, вакуумметрическая высота всасывания до 6м

Характеристики
