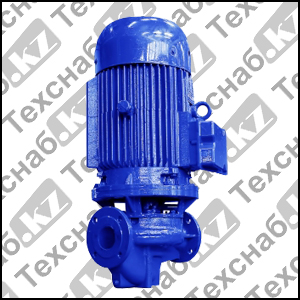

1КМЛ

Электронасосы центробежные консольные моноблочные линейные типа 1КМЛ предназначены для перекачивания в стационарных условиях технической воды (кроме морской) с рН=6 - 9,5, содержащей механические примеси не более 0,1% по объему и размером частиц не более 0,2 мм, а также других жидкостей сходных с водой по плотности и химической активности. Температура перекачиваемой жидкости от 263 до 393К (от минус 10 до 120°С).

Электронасосы применяются в качестве повысительных и циркуляционных в системах водоснабжения производственных помещений и отопления производственных и жилых помещений.

Электронасосы относятся к изделиям вида 1 (восстанавливаемые) по ГОСТ27.003-90.

Электронасосы не предназначены для эксплуатации во взрывоопасных и пожароопасных помещениях.

Электронасосы разработаны с учетом поставки на экспорт в соответствии с требованиями ОСТ 26-06-2011-79, выпускаются в климатическом исполнении У категории размещения 3.1 и климатическом исполнении Т категории размещения 2 по ГОСТ 15150-69.

КОНСТРУКЦИЯ

Электронасос состоит из центробежного консольного моноблочного линейного насоса и фланцевого электродвигателя.

Корпус насоса представляет собой чугунную отливку, в которой выполнены спиральная камера, опорная площадка, входной и выходной патрубки. Корпус насоса имеет исполнение - входной и выходной патрубки расположены в одной линии и имеют одинаковые фланцы. Присоединительные размеры фланцев по ГОСТ 12815-80, исполнение 1.

Корпус насоса соединен с фланцем электродвигателя при помощи фонаря.

Рабочее колесо – центробежное, одностороннего входа, закрытого типа с пространственными лопатками установлено на валу электродвигателя и крепится болтом-обтекателем, зафиксированным от отвинчивания стопорной шайбой. Рабочее колесо разгружено от действия осевых сил радиальными лопатками на несущем диске колеса (импеллером).

Уплотнение вала – сальниковое, размещено в фонаре и установлено на защитной втулке, выполненной из нержавеющей стали. Допускается применение торцового уплотнения.

Направление вращения вала – правое (по часовой стрелке, если смотреть со стороны привода) и указано стрелкой, расположенной на корпусе электронасоса.

ПРИМЕНЕНИЕ

• коммунальное хозяйство - для обеспечения циркуляции воды в системах теплоснабжения и горячего водоснабжения зданий и сооружений
• промышленные предприятия – обеспечение циркуляции в системе водоснабжения
• на объектах теплоэнергетики  для обеспечения циркуляции в системах теплоснабжения

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• расположение входного и выходного патрубка исполнения «Inline» позволяет монтировать электронасос на трубопроводе;
• низкий уровень вибрации и шума;
• различные исполнения по диаметру рабочих колес, в том числе по требованию Заказчика, позволяет оптимально подобрать параметры насоса в зависимости от требуемых характеристик на месте эксплуатации;
• применение сальниковой набивки из современных материалов на основе терморасширенного графита и торцовых уплотнений проверенных производителей значительно сокращает время на обслуживание и ремонт насоса;
• удобство ремонта. Снятие электродвигателя производиться без демонтажа корпуса насоса от трубопровода;
