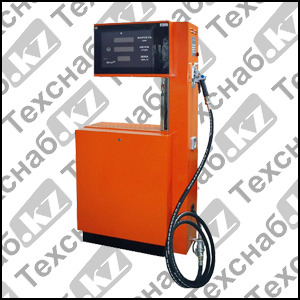

Газораздаточная колонка для АГЗС Шельф 100-1 LPG

О продукции:

ШЕЛЬФ 100-1 LPG

Колонка состоит из следующих основных узлов:

- рамы колонки;

- гидравлического блока;

- электронного блока с отсчетными устройствами (головка электронная);

- раздаточного шланга с раздаточной  струбциной (количество и расположение - в зависимости от заказанной модификации);

Гидравлический и электронный блоки, которые в свою очередь состоят, в зависимости от  модификации, из:

насоса с редукционным клапаном *;

четырехпоршневого измерителя объема ;

отделителя газовой фазы;

датчика импульсов;

дифференциального клапана;

счетчика суммарного учета объема выданного топлива;

указателя наличия газовой фазы в выдаваемом топливе;

манометров для контроля давления топлива в гидросистеме колонки;

клапанов снижения расхода и прекращения выдачи топлива;

предохранительных клапанов;

устройства для подключения эталонного мерника (эталонного проточного измерителя объема сжиженного газа) при контроле выдаваемой дозы или поверке;

устройства для заземления колонки и пр.

Несущая конструкция колонки состоит из рамы, сваренной и свинченной из угловой стали.

Насос*, измеритель объёма и остальные элементы конструкции гидравличеcкого модуля соединены между собой стальным трубопроводом высокого давления.

Подача электроэнергии на каждую колонку должна осуществляться через отдельный выключатель в силовом шкафу.

Подача топлива в гидросистему колонки осуществляется с помощью насоса.

1.4.2 Принцип действия колонки.

Сжиженный газ из резервуара (газгольдера), к которому подсоединена колонка, подводится к патрубку жидкой фазы насосом и через электромагнитный клапан, фильтр и сепаратор поступает  в четырехпоршневой измеритель объема. Затем  через дифференциальный клапан, указатель наличия газовой фазы в выдаваемом топливе, разрывную муфту и  раздаточный рукав со струбциной поступает в баллон транспортного средства.

Газовая фаза после сепаратора  поступает обратно в резервуар.

Сжиженный газ приводит поршни измерителя объема в возвратно-поступательное движение, которое превращется кулисным механизмом во вращательное движение вала измерителя объема.

Угол поворота этого вала, пропорционален объему сжиженного газа, прошедшего через измеритель объема, превращается  преобразователем импульсов в  последовательность электрических импульсов. Импульсные сигналы поступают в электронный блок, где превращается в кодовые сигналы, которые обрабатываются процессором по заданному алгоритму.

Результаты измерений объема сжиженного газа и результаты вычисления стоимости выводятся на цифровые отсчетные устройства (LCD (жидкокристаллический)- или СДИ (светодиодная индикация)-  дисплей) при предварительно заданной цене 1-го литра сжиженного газа, которая также индицируется на дисплее.

Газораздаточные колонки могут быть оборудованы предохранительными клапанами, которые защищают колонку от повышения внутреннего давления и обеспечивают нормальную работу колонки при температуре до +55^оС.

 Все ГРК в зависимости от их модификации могут быть оборудованы механической, электронной и комбинированной (механическая и электронная) калибровками, которые позволяют  регулировать  дозу в пределах 15%. В случае наличия электронной калибровки доступ к ней возможен согласно инструкции. Количество калибровок сохраняется в памяти ГРК и выводится на индикатор при каждой калибровке. Подробнее смотрите  в  инструкции  по  эксплуатации  электроники  ГРК.

Аварийная остановка колонок осуществляется с помощью  кнопки аварийного останова электродвигателя насоса гидросистемы АГЗС, подающего сжиженный газ  в колонку.

Во всех модификациях колонок “ШЕЛЬФ…LPG” могут применяться поршневые измерители сжиженного газа производства:

-Тип «Shelf».

Фильтр тонкой очистки обеспечивает степень фильтрации топлива не хуже 40 мкм.

Раздаточный рукав со струбциной и шлангом длиной не менее 4 м, выдерживает давление не менее 8,0 МПа.



1.4.3 Работа колонки

Работа колонки начинается с проверки исправности заземления и включения автомата подачи напряжения на колонку и электродвигатель насоса подачи топлива  в колонку.

На пульт дистанционного управления задается заказанная доза и заправочная струбцина снимается с колонки и устанавливается на входной штуцер топливного баллона автотранспортного средства.

Включается пусковая кнопка на колонке и производится заправка баллона.

Во время заправки необходимо следить за показаниями манометров для измерения давления топлива в гидросистеме колонки  и за стеклянным смотровым окном для контроля наличия газовой фазы в отпускаемой дозе.

После останова колонки струбцина снимается с топливного баллона автотранспортного средства и устанавливается в посадочное гнездо колонки.

После окончания заправки необходимо проследить, чтобы показания на отсчетном устройстве колонки об объеме выданной дозы и ее стоимости сохранялись до снятия струбцины для отпуска следующей дозы.
