Система КПУ: как уклон горловины резервуара влияет на точность измерений

При автоматизации АЗС и нефтебаз покупка высокоточного измерительного оборудования (например, системы измерения Струна+) — это только половина успеха. Вторая, не менее важная половина — квалифицированный монтаж.

На бумаге и в проектной документации любой резервуар выглядит идеально. Но когда монтажная бригада поднимается на объект, реальность часто преподносит сюрпризы: изношенные металлоконструкции, просевшие основания или заводской брак горловины резервуара.

Одна из самых частых и коварных проблем при установке контрольных приборов учета (КПУ) — заметный уклон фланца горловины. Рассказываем, почему в таком случае нельзя ставить уровнемеры «как есть» и какое инженерное решение применяют специалисты Техснаб Трейд, чтобы обеспечить максимальную точность учета ГСМ.

Почему для системы Струна+ нужен «идеальный ноль»?

Измерительные системы Струна+ (производства ЗАО «НТФ НОВИНТЕХ») — это высокоточные электронные приборы. Чувствительные датчики в режиме реального времени фиксируют уровень налива, плотность и температуру топлива.

Однако прибор работает как положено только при одном условии: измерительный шток зонда должен располагаться строго вертикально.

К чему ведет монтаж уровнемера на наклонную поверхность?

Если зафиксировать фланец датчика на горловине с небольшим уклоном, владелец объекта скорее всего столкнется со следующими проблемами:

Заклинивание и залипание поплавков: Поплавки плотности рассчитаны на свободное вертикальное скольжение по штоку. При наклоне возрастает механическое трение. Поплавок может начать «залипать», и система передаст оператору зависшие, неактуальные данные.

Погрешности в измерениях: На 9-метровом или 12-метровом вертикальном резервуаре (РВС) отклонение штока от вертикали даже на пару градусов сдвигает нижнюю точку измерения у дна на десятки сантиметров. В масштабах нефтебазы это может вылиться в "потерянное топливо", из-за чего не сходится баланс при инвентаризации.

Преждевременный износ и поломка оборудования: Постоянная работа под углом создает избыточную нагрузку на чувствительные элементы зонда, что приводит к выходу из строя дорогостоящей электроники.

Как Техснаб Трейд решает проблему наклонных горловин

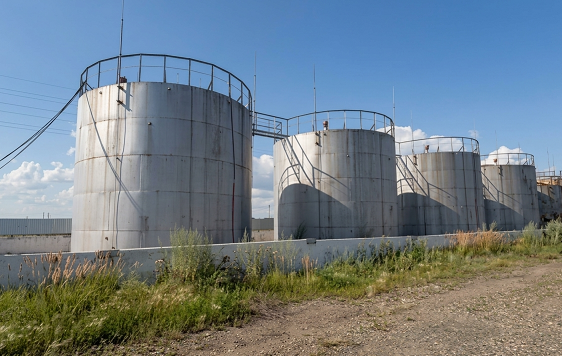

На одном из недавних объектов в Казахстане при установке КПУ на вертикальный резервуар мы столкнулись именно с такой задачей. Заводская горловина имела уклон.

Вот как строился наш процесс работы:

Шаг 1. Точный замер геометрии
С помощью измерительных инструментов и строительных уровней наши мастера замерили степень отклонения фланца горловины от идеальной горизонтальной плоскости.

Шаг 2. Демонтаж и организация ремонтного поста
Проводить сварочные работы на вершине резервуара — опасно и недопустимо. Массивная крышка горловины была аккуратно демонтирована и спущена на землю. На безопасном расстоянии от резервуарного парка наши специалисты развернули мобильный слесарно-сварочный пост.

Шаг 3. Изготовление компенсирующих «стаканов»
Чтобы компенсировать наклон, из толстостенной стали были изготовлены кастомные переходные патрубки («стаканы»). Торцы этих патрубков были подрезаны строго под рассчитанным углом. Срезанный угол компенсирует наклон крышки, выравнивая верхний фланец в абсолютную горизонталь.

Шаг 4. Сварочные работы и контроль геометрии
Компенсирующие стаканы были вварены в крышку горловины. После завершения сварочных швов проведен финальный контроль — отклонение исправлено.

Шаг 5. Монтаж и сдача в эксплуатацию
Модернизированная конструкция поднята на резервуар, затянута и зафиксирована. Измерительные зонды Струна+ опустились внутрь емкости строго вертикально.

Монтаж КПУ Струна+ под ключ

Этот случай наглядно показывает: автоматизация АЗС и нефтебаз — это не просто закупка приборов и их подключение к розетке. Это сложный процесс, где каждый сантиметр имеет значение.

Обращаясь в Техснаб Трейд, вы покупаете не просто измерительное оборудование, а гарантированный результат:

• Собственная монтажная служба: Мы не нанимаем случайных субподрядчиков. Все слесарные, сварочные и пусконаладочные работы выполняют наши специалисты.
• Решение нестандартных задач: Старые резервуары, нестандартные фланцы, сложная геометрия — мы найдем кастомные технические решения.
• Соответствие закону РК: Установленное нами оборудование полностью соответствует требованиям законодательства Республики Казахстан по оснащению объектов КПУ.
• География работы: Выезжаем на объекты, доставляем оборудование и проводим монтаж по всей территории Республики Казахстан.

Планируете установку КПУ, модернизацию АЗС или автоматизацию резервуарного парка?

Доверьте точность вашего учета профессионалам! Мы проведем предварительный аудит вашего объекта и подберем оптимальное техническое решение.
